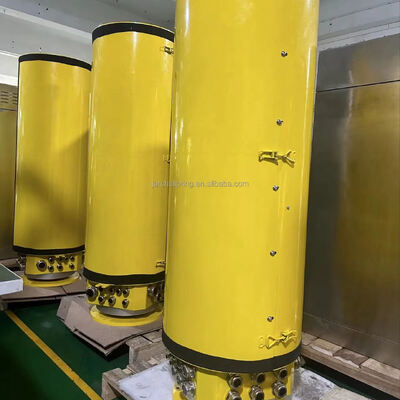

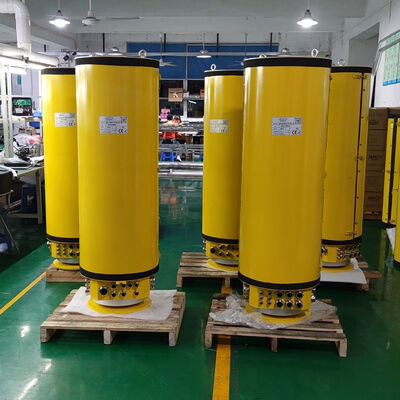

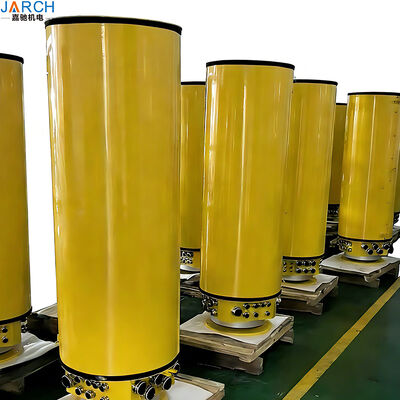

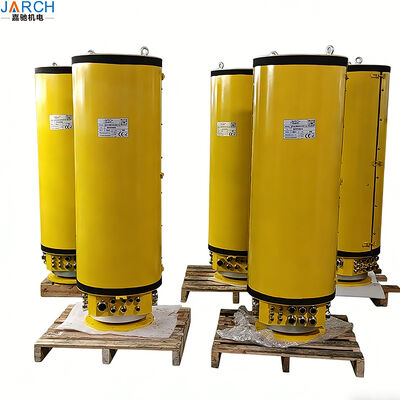

Carrete de cable de alta tensión anillo de deslizamiento grúa torre de deslizamiento de 12,5kv anillo colector central anillo para grúa de 15kv

1Sobre el anillo de deslizamiento.

Los anillos de deslizamiento son dispositivos electromecánicos para transmitir energía eléctrica, señales de control y/o datos de una estructura estacionaria a una estructura giratoria (o viceversa).Ofrecemos una gama completa de anillos de deslizamiento para transmitir voltaje de mV a 36 kV y corrientes de mA a 3600 A. Todas las series son adecuadas para mezclarse con señales y datos. Las soluciones personalizadas pueden ir más allá hasta alcanzar 13000 A y 43,2 kV. Siempre aplicamos la mejor tecnología para satisfacer sus necesidades:con una capacidad de producción superior a 300 kWPodemos proporcionar composiciones de unos pocos postes a varios cientos, según los requisitos de su aplicación.Los conjuntos de anillos deslizantes se pueden suministrar ya sea como abiertos, “no cerrados” para adaptaciones especiales al cliente, o totalmente cerrados con carcasas de plástico o metal de alto impacto, adecuadas incluso para lugares peligrosos.Se dispone de acoplamientos giratorios adicionales para fluidos o gases y se pueden integrar giradores de fibra óptica.

2.Resumen del producto:

Nuestros anillos de deslizamiento de grado industrial JARCH están diseñados para proporcionar una transmisión confiable de energía, señales y datos en aplicaciones de rotación.se utilizan ampliamente enTurbinas eólicas, robótica, grúas, máquinas de embalaje y equipos médicosCon bajo ruido eléctrico, estabilidad a alta velocidad y larga vida útil, nuestros anillos de deslizamiento aseguran 360C. Lasrotación sin enredos de cables.

3- Una grúa.El SParámetros del anillo labial:

3.1 Nombre del componente: anillo de deslizamiento conductor JSR-BCX-8P400-9P150-20P25-10S

3.1.1 Temperatura del entorno de trabajo: -40 °C ~ + 40 °C

3.1.2 Nivel de protección: IP64

3.1.3 Tensión de funcionamiento: 24 V/AC400 V de corriente continua

3.1.4 Velocidad de trabajo: 0 a 2 rpm

3.1.7 Resistencia de aislamiento: 500 MΩ, el valor de fluctuación de la resistencia dinámica es inferior a 30 m Ω

3.1.8 Número de anillos: 62 anillos en total,

3.1.9 Corriente en anillo de alimentación:

8 anillos - 400 A, ED100%, 400 V

9 anillos - 150 A, ED100%, 400 V

20 anillos - 21 A, ED100%, 400 V

10 anillos - 20 mA, ED100%, 10V:

Peso corporal: 160 kg

3.2 Dibujo de apariencia y dimensiones de instalación

4.Anillo deslizante Características y beneficios clave:

1. Robusto y duradero

*** Construido con contactos de alambre de aleación de oro y tecnología de cepillado avanzada para un desgaste mínimo.

*** Funcionamiento libre de mantenimiento con una vida útil superior a 10 millones de rotaciones.

***Resistencia a altas temperaturas de -40 oC a 80 oC, adecuado para ambientes hostiles.

2Integridad de la señal superior

*** Bajo ruido eléctrico (< 0,5 resistencia al contacto) garantiza una transmisión estable.

*** Soporta transmisión mixta de potencia, Ethernet (CAT5/CAT6), USB, vídeo HD y señales de sensores.

*** Ideal para la retroalimentación del servomotor, las señales del codificador y el bus CAN en la automatización.

3Diseño compacto y versátil

*** Disponible en cápsulas, de diámetro y tipo panqueque.

***Anillos de deslizamiento en miniatura (desde 10 mm de diámetro) para aplicaciones de espacio limitado como juntas robóticas y cámaras de circuito cerrado.

*** Tamaños de conducto personalizables (6 mm a 300 mm) y configuraciones de circuitos (1 a 100+ circuitos).

4Construido para condiciones difíciles.

***Protección IP54, IP65 o IP67 disponible para el rendimiento a prueba de polvo y a prueba de agua.

*** Casas resistentes a la corrosión, perfectas para parques eólicos marinos, aplicaciones marinas y grúas al aire libre.

***Alta resistencia a las vibraciones y a los golpes para maquinaria pesada.

5. Aplicaciones (donde se utiliza):

Energía eólica: sistemas de control de paso, propulsores de guión, monitoreo de estado.

Robótica: brazos robóticos, robots colaborativos (cobots), AGV, robots de soldadura.

Manejo de materiales: grúas de pórtico, grúas de apilamiento, mesas giratorias, líneas de embalaje.

Médico y Defensa: escáneres CT, sistemas de radar, cámaras panorámicas.

Automatización industrial: etapas giratorias, tablas de indexación, gestión de cables.

Cuadros de trabajo

1¿Todos los artículos estándar publicados tienen dibujos 2D y dibujos 3D?

Sí, claro. Envíenos un correo electrónico a kris@szjarch.cn para más información.

2¿Qué anillos de deslizamiento medianos se pueden personalizar y qué parámetros se requieren?

A través del medio: gas, líquido, electricidad, Ethernet, fibra óptica, mezcla gas-líquido-eléctrico, etc.

3Para los anillos eléctricos de deslizamiento se requieren los siguientes parámetros:

a. número de circuitos (números de anillos), corriente, voltaje, velocidad de rotación, temperatura, grado de protección;

b. ¿Se requiere una señal de transmisión? ¿Qué tipo de señal? ¿Se debe proteger la señal?

c. Diámetro interno (ID), longitud, anchura y altura requeridas.

La altura máxima debe ser inferior a XX mm.

4Para los anillos neumáticos o hidráulicos, se requieren los siguientes parámetros:

a. ¿Qué tipo de gas o líquido es? Nuestros anillos de deslizamiento pueden transmitir neumáticos (vacío, aire, gas...), hidráulicos (aceite, agua, líquido frío...), etc.

b. Presión, velocidad de rotación, temperatura del medio transmitido;

c. Tamaño del puerto: G1/8 o PT1/4, etc.;

d. Diámetro interno (ID), longitud, ancho y altura requeridos; ¿Hay requisitos específicos para ellos? Por ejemplo, la altura máxima debe ser inferior a XX mm.

e. el par máximo aceptable del anillo de deslizamiento;

f. Cómo instalar: fijar los tornillos en el eje giratorio o instalar con brida?

5. Para Ethernet, se requieren los siguientes parámetros:

a. 1000M o 100M;

b. Número de circuitos (números de anillos), corriente, voltaje y velocidad de rotación;

c. ¿Se requiere una señal de transmisión? ¿Qué tipo de señal? ¿Se debe proteger la señal?

d. Diámetro interno (ID), longitud, anchura y altura requeridas. ¿Hay requisitos específicos para ellos? Por ejemplo, la altura máxima debe ser inferior a XX mm.

6Una correcta instalación, el funcionamiento bajo la velocidad máxima de rotación y el entorno adecuado son buenos para prolongar la vida útil de los anillos de deslizamiento.
